• Typ: ściągacz do łożysk wewnętrznych
• Konstrukcja: regulowana
• Mechanizm: centralna śruba
• Materiał: kuta stal poddana obróbce cieplnej
• Wykończenie elementów: oksydowane na czarno
• Obsługiwane łożyska: 6005–6010, 6205–6210, 6305–6310
• Liczba końcówek DL: 6 szt.
• Wysokość końcówek DL: 50 mm
• Zakres grubości trzpieni DL: 4–9 mm
• Wymiary końcówki DL1: główka 6 x 4,5 mm, trzpień 4 mm
• Wymiary końcówki DL2: główka 7,5 x 5 mm, trzpień 5 mm
• Wymiary końcówki DL3: główka 8,5 x 5,5 mm, trzpień 5,5 mm
• Wymiary końcówki DL4: główka 11 x 7 mm, trzpień 7 mm
• Wymiary końcówki DL5: główka 12 x 7 mm, trzpień 8 mm
• Wymiary końcówki DL6: główka 15 x 7 mm, trzpień 9 mm
• Wymiary walizki: około 27 x 21 x 6 cm
• Walizka transportowa: tak
• Zastosowanie: motoryzacja, serwis łożysk, maszyny, warsztat i prace garażowe

Ściągacz do łożysk wewnętrznych RENEW FORCE® – regulowana konstrukcja, 6 końcówek DL1–DL6 i obsługa łożysk 6005–6310

Ściągacz do łożysk RENEW FORCE® to solidne narzędzie przeznaczone do kontrolowanego demontażu kompatybilnych łożysk osadzonych w piastach, obudowach, maszynach oraz innych elementach mechanicznych.

Regulowana konstrukcja, 6 wymiennych końcówek DL1–DL6 oraz centralna śruba umożliwiają dopasowanie narzędzia do konkretnego elementu i stopniowe przykładanie siły podczas demontażu. Zestaw sprawdzi się w warsztacie samochodowym, serwisie maszyn oraz przy pracach wykonywanych w garażu.

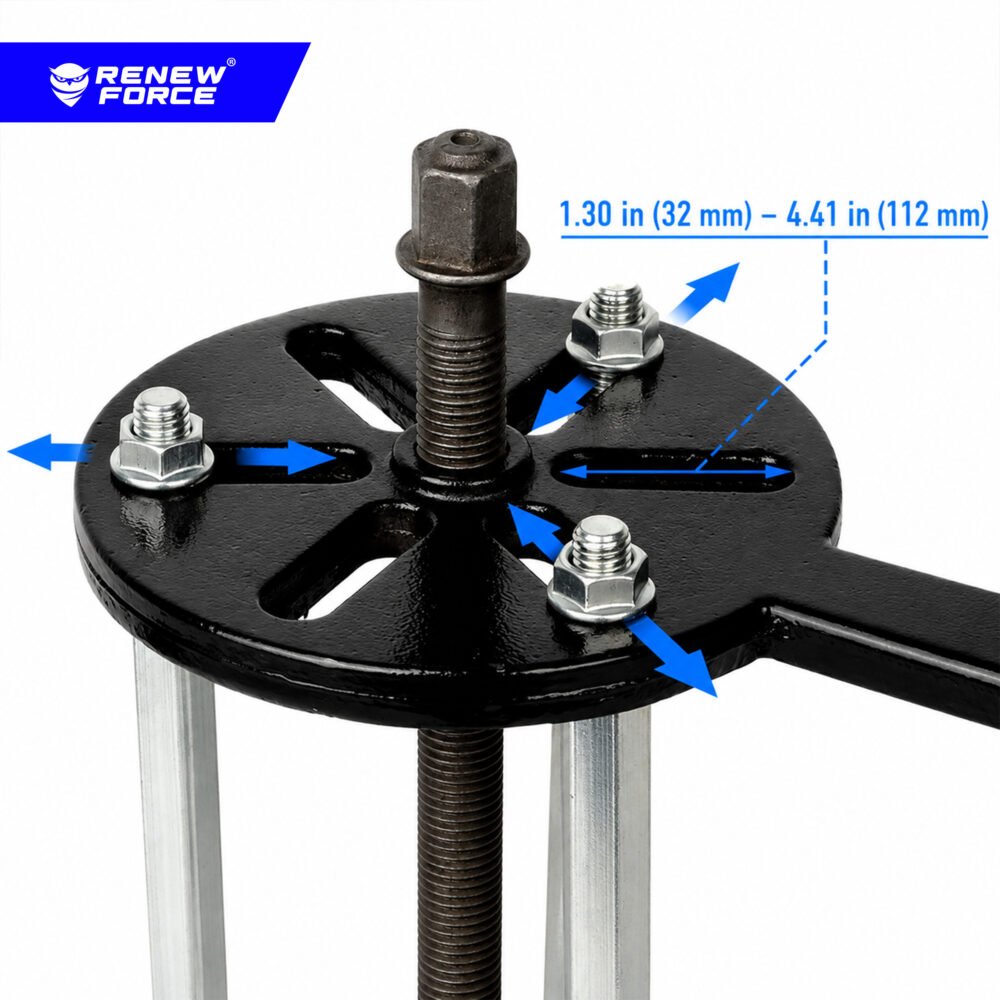

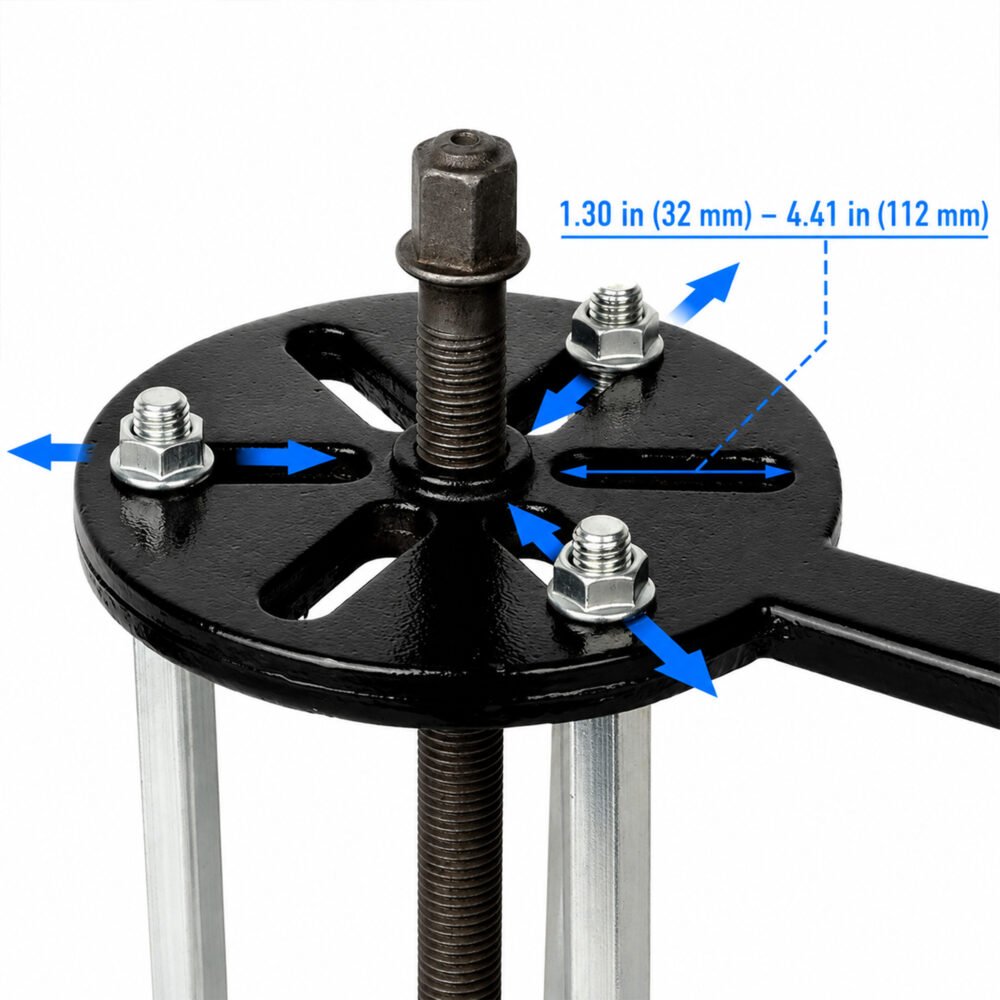

REGULOWANA KONSTRUKCJA DO RÓŻNYCH ŁOŻYSK

Regulowane punkty mocowania pozwalają dostosować konfigurację ściągacza do wymiarów demontowanego elementu. Dzięki temu jedno narzędzie może być wykorzystywane podczas pracy z wieloma kompatybilnymi rozmiarami łożysk.

Odpowiednie ustawienie elementów roboczych pozwala stabilnie zaczepić narzędzie, ustawić śrubę centralnie względem osi i rozpocząć kontrolowany demontaż.

OBSŁUGA ŁOŻYSK 6005–6310

Zestaw jest przeznaczony do pracy z wieloma popularnymi oznaczeniami łożysk.

Obsługiwane łożyska:

• 6005, 6006, 6007, 6008, 6009, 6010
• 6205, 6206, 6207, 6208, 6209, 6210
• 6305, 6306, 6307, 6308, 6309, 6310

Przed rozpoczęciem pracy należy sprawdzić wymiary i konstrukcję konkretnego łożyska oraz upewnić się, że możliwe jest prawidłowe i stabilne zaczepienie elementów roboczych.

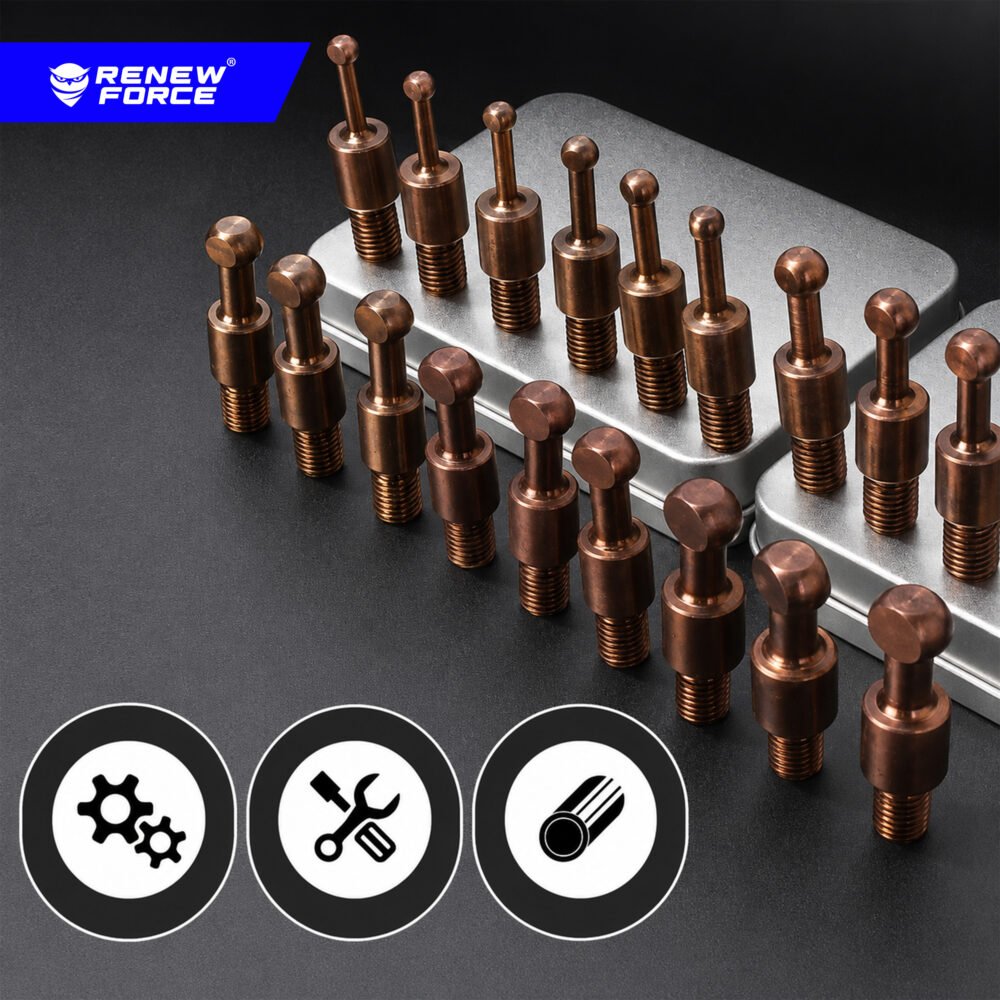

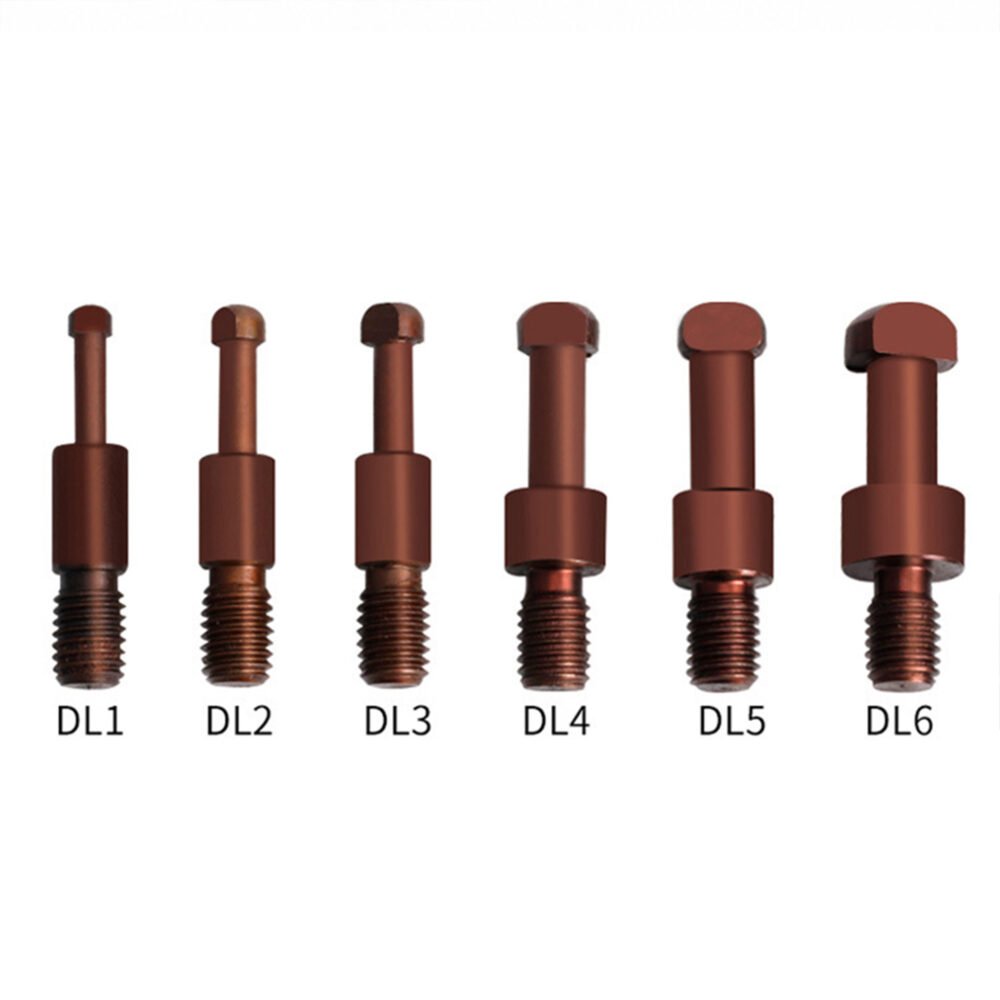

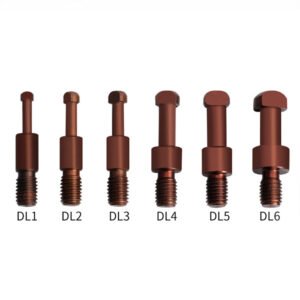

6 WYMIENNYCH KOŃCÓWEK DL1–DL6

Ściągacz wyposażono w 6 wymiennych końcówek roboczych DL1–DL6. Wszystkie mają wysokość 50 mm, natomiast różnią się wymiarami główki oraz grubością trzpienia.

• DL1: główka 6 x 4,5 mm, trzpień 4 mm, wysokość 50 mm
• DL2: główka 7,5 x 5 mm, trzpień 5 mm, wysokość 50 mm
• DL3: główka 8,5 x 5,5 mm, trzpień 5,5 mm, wysokość 50 mm
• DL4: główka 11 x 7 mm, trzpień 7 mm, wysokość 50 mm
• DL5: główka 12 x 7 mm, trzpień 8 mm, wysokość 50 mm
• DL6: główka 15 x 7 mm, trzpień 9 mm, wysokość 50 mm

Różne rozmiary pozwalają dobrać element roboczy odpowiednio do konstrukcji i wielkości demontowanego łożyska.

CENTRALNA ŚRUBA – KONTROLOWANY DEMONTAŻ

Mechanizm wykorzystuje centralną śrubę, dzięki której siła może być przykładana stopniowo. Pozwala to kontrolować przebieg demontażu i ogranicza konieczność wybijania lub podważania łożyska przypadkowymi narzędziami.

Po prawidłowym zamocowaniu elementów roboczych i ustawieniu śruby względem osi stopniowe dokręcanie mechanizmu umożliwia wyciąganie demontowanego elementu.

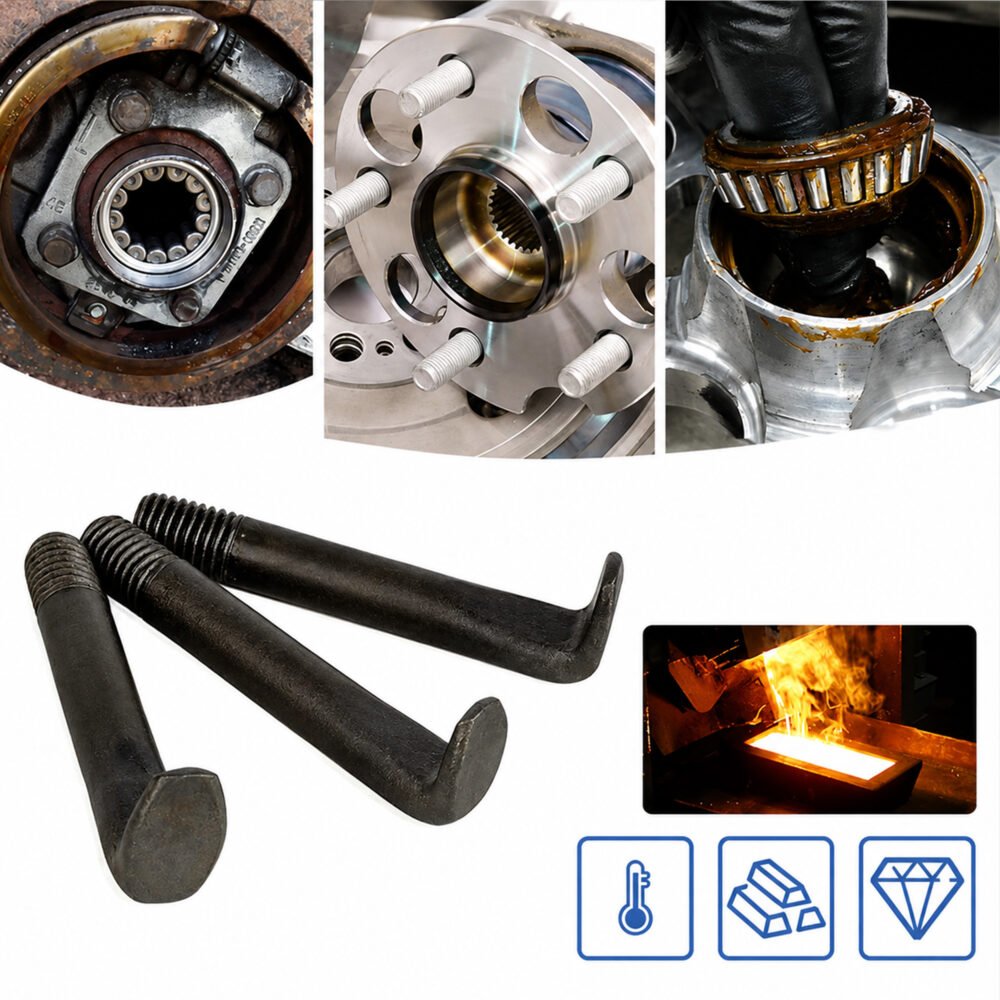

STALOWA KONSTRUKCJA DO PRAC WARSZTATOWYCH

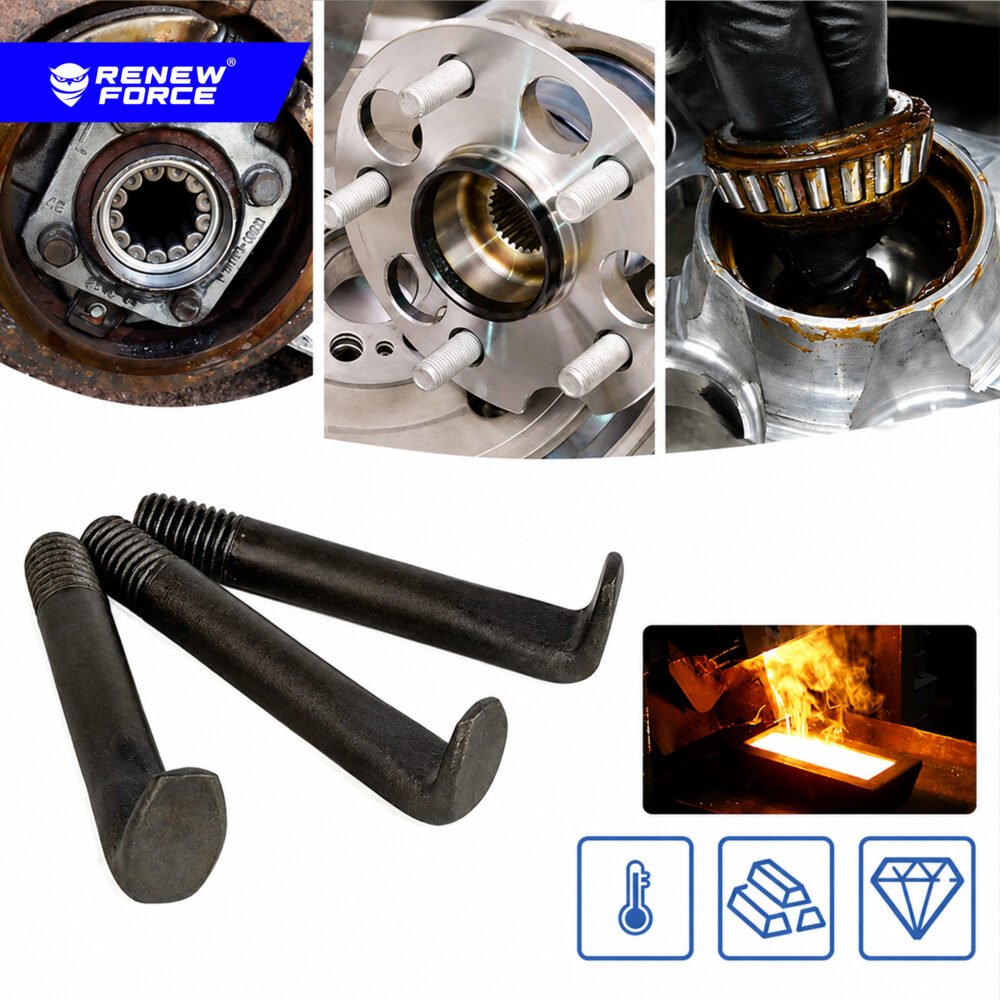

Elementy zestawu wykonano z kutej stali poddanej obróbce cieplnej. Konstrukcja została przygotowana z myślą o obciążeniach występujących podczas mechanicznego demontażu ciasno osadzonych elementów.

Solidne wykonanie sprawia, że zestaw nadaje się zarówno do regularnych prac warsztatowych, jak i okazjonalnych napraw wykonywanych we własnym garażu.

OKSYDOWANE ELEMENTY STALOWE

Czarne elementy stalowe posiadają oksydowane wykończenie, które pomaga zabezpieczyć powierzchnię przed korozją.

Jest to szczególnie przydatne w warunkach warsztatowych, gdzie narzędzia mogą mieć kontakt z wilgocią, zabrudzeniami, olejem oraz smarami.

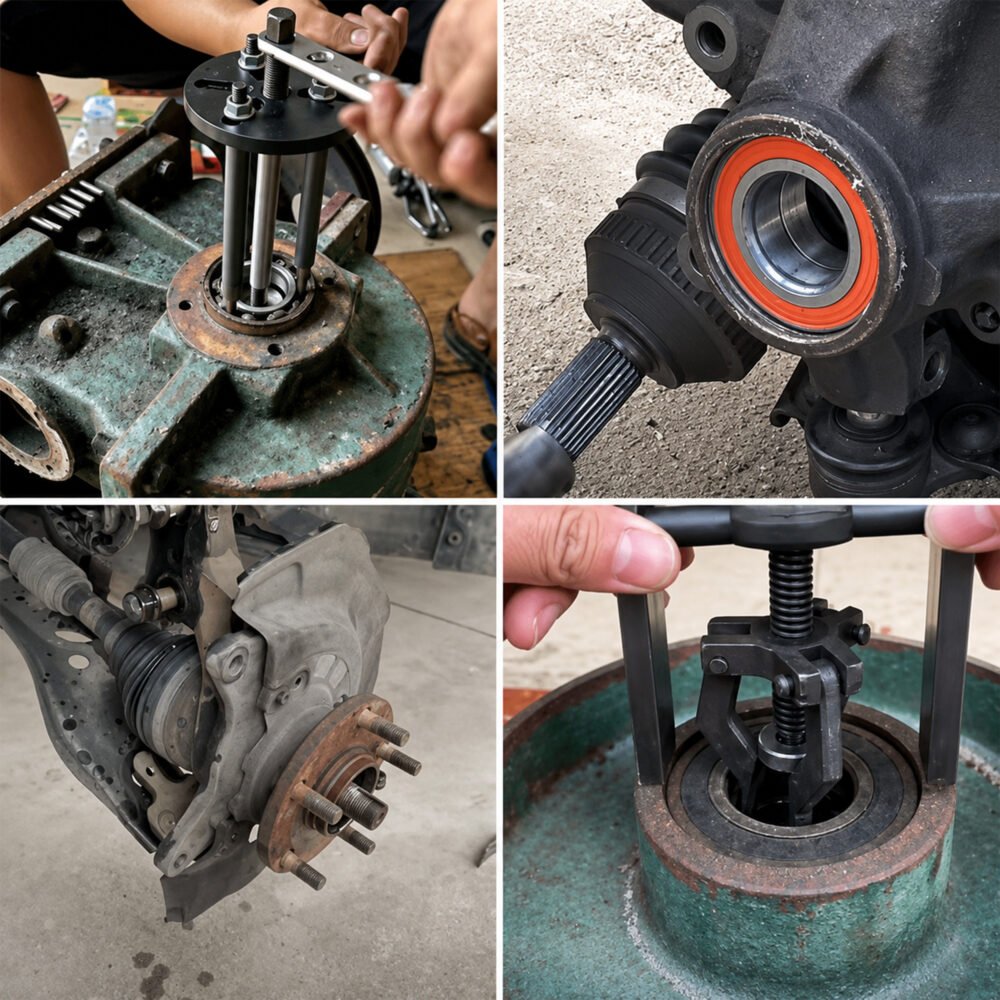

DO MOTORYZACJI, MASZYN I PRAC SERWISOWYCH

Ściągacz może znaleźć zastosowanie podczas serwisowania pojazdów, maszyn oraz innych mechanizmów wyposażonych w kompatybilne łożyska.

Przykładowe zastosowania:

• naprawy samochodowe,
• demontaż kompatybilnych łożysk,
• serwis maszyn,
• obsługa maszyn rolniczych,
• konserwacja urządzeń mechanicznych,
• prace warsztatowe i garażowe.

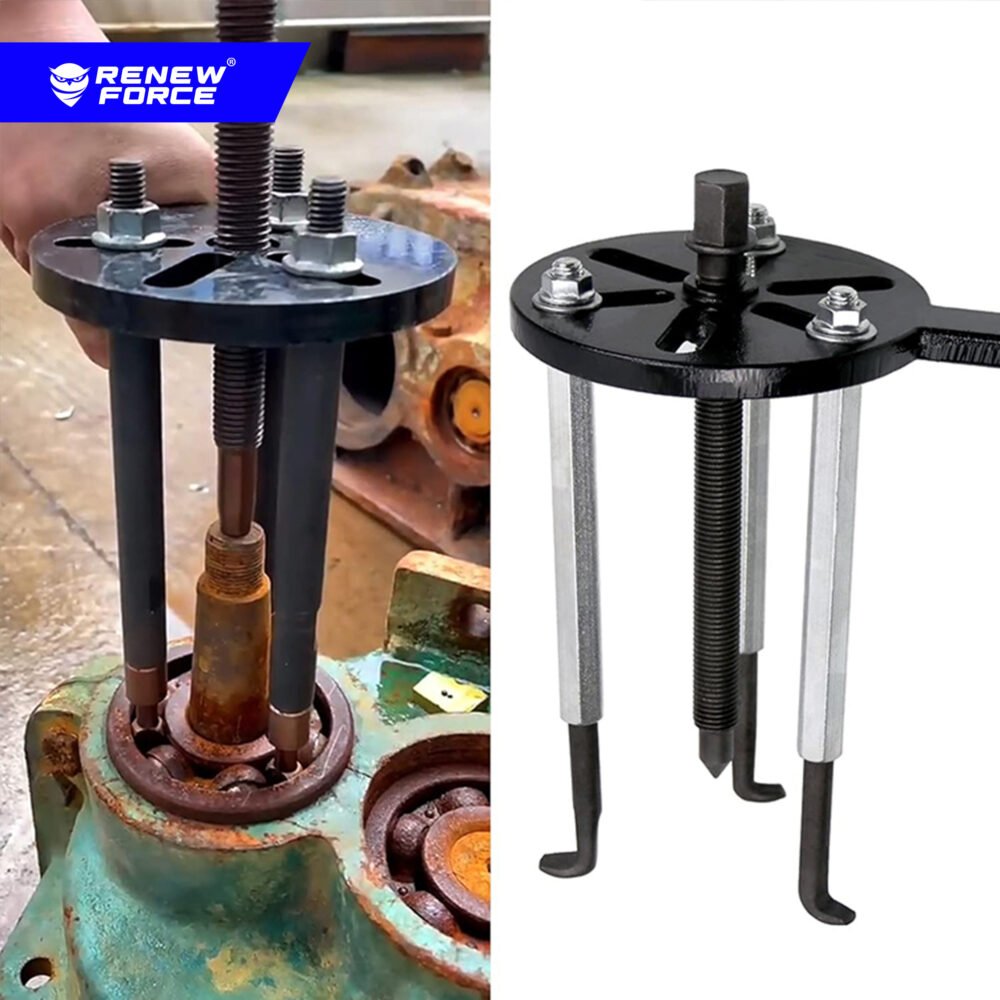

SPOSÓB UŻYCIA

1. Dobierz odpowiednie elementy robocze do demontowanego łożyska.
2. Umieść elementy robocze przy łożysku.
3. Wyreguluj ich położenie i punkty zaczepienia.
4. Dokładnie dokręć i ustabilizuj mocowania.
5. Ustaw centralną śrubę względem osi demontowanego elementu.
6. Stopniowo dokręcaj śrubę, kontrolując położenie ściągacza.
7. Kontynuuj pracę do momentu uwolnienia łożyska.

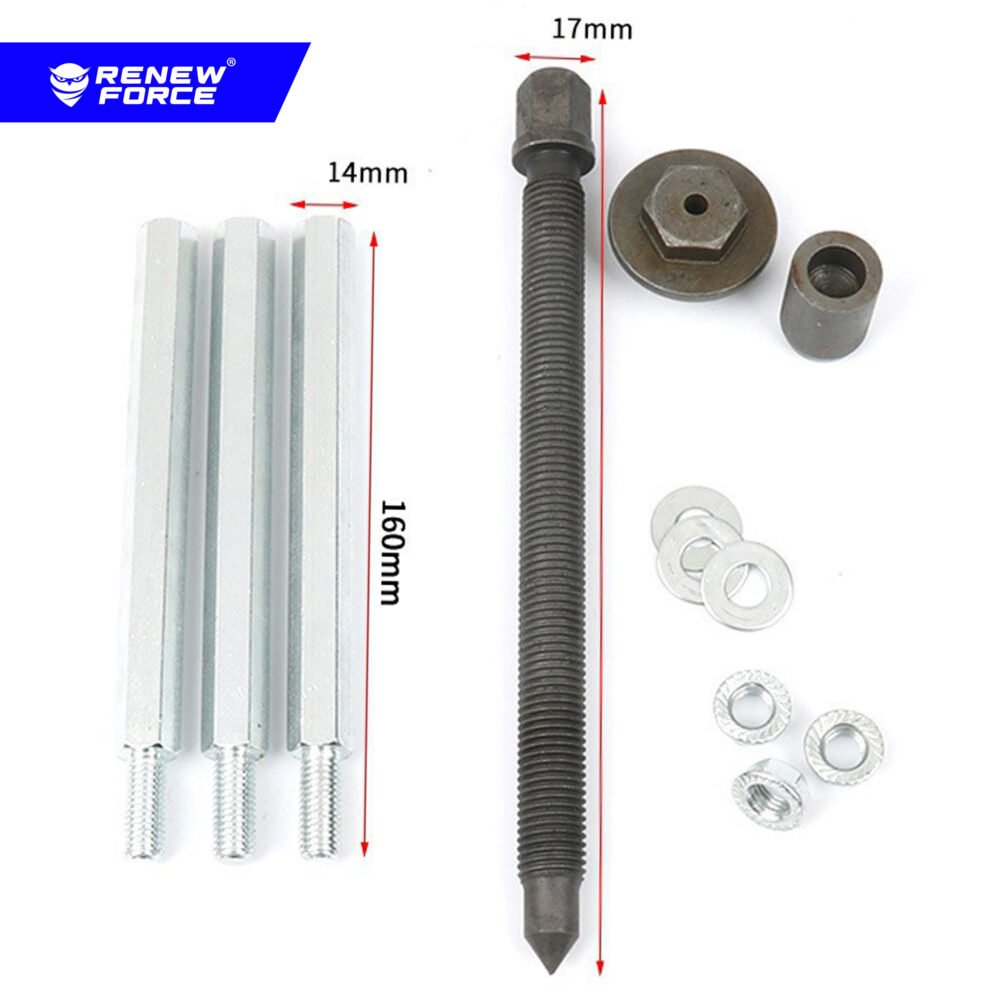

NAJWAŻNIEJSZE ELEMENTY KONSTRUKCJI

1. Wielofunkcyjna tarcza
2. Śruba wypychająca
3. Nakrętka
4. Uchwyt
5. Ramię ściągacza
6. Punkt zaczepienia / hak roboczy

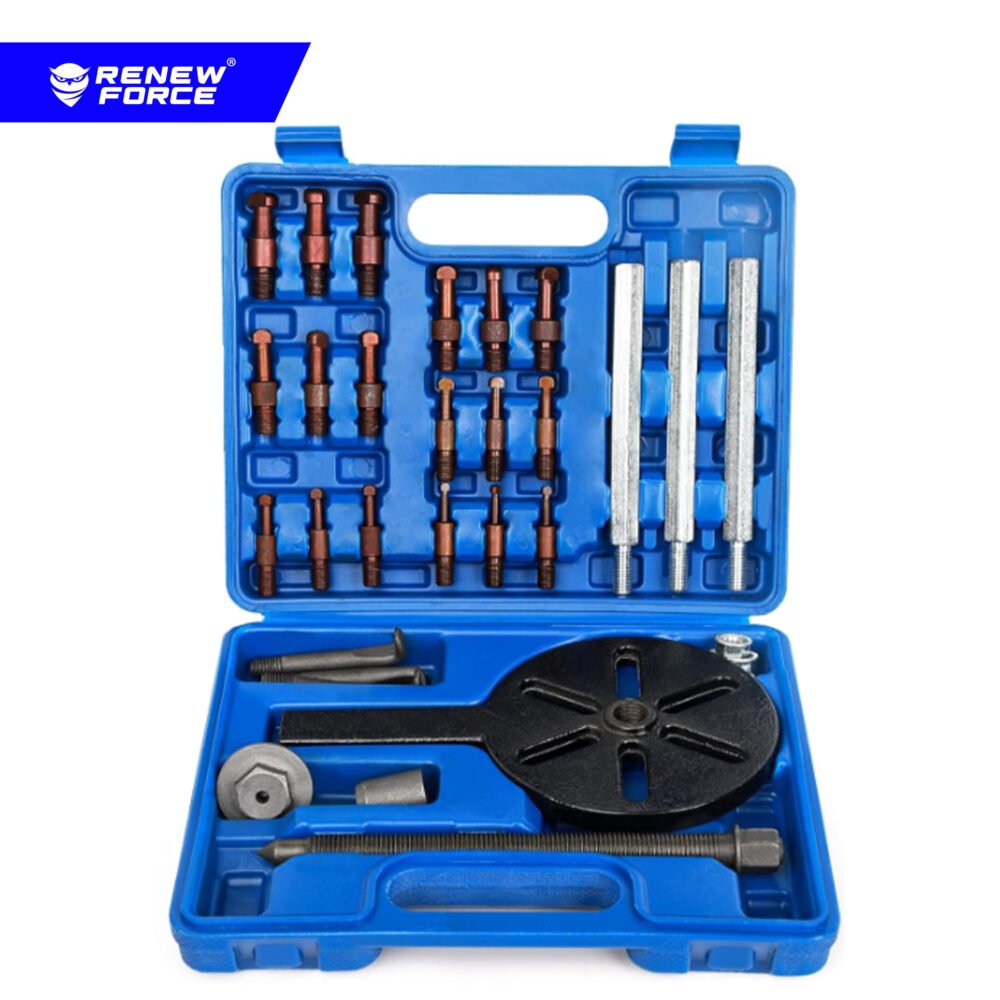

WALIZKA DO PRZECHOWYWANIA I TRANSPORTU

Komplet dostarczany jest w praktycznej walizce transportowej o wymiarach około 27 x 21 x 6 cm.

Wyprofilowane miejsca na poszczególne elementy pomagają utrzymać zestaw w porządku, ułatwiają jego transport oraz ograniczają ryzyko zgubienia części.

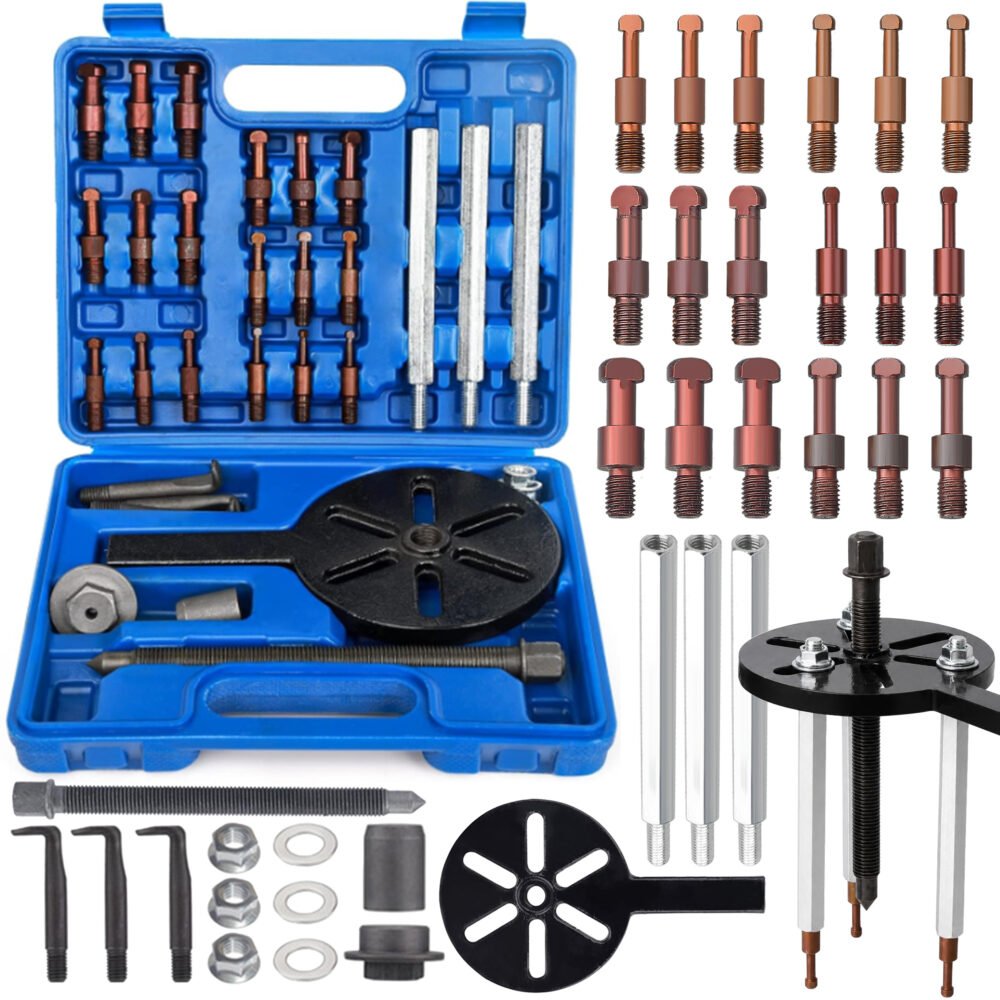

ZESTAW ZAWIERA:

• 1 ściągacz do łożysk RENEW FORCE®
• 6 wymiennych końcówek roboczych DL1–DL6
• 3 dodatkowe haki / elementy robocze
• 1 plastikową walizkę transportową z uchwytem
• Instrukcję obsługi w języku polskim
• Opakowanie oryginalne
